AS-BUILT
MANAGEMENT
【⽯川県】ICT出来形管理の
代⾏‧電⼦納品サポート
ABOUT
出来形管理・電子納品サポートとは
出来形管理を、検査・納品まで
見据えて整理します
出来形管理は、計測したデータをそのまま提出すればよいものではありません。工種や管理方法に応じて、出来形管理用の3次元設計データを整理し、計測データ・評価結果・帳票・提出資料を正しくまとめる必要があります。A2では、道路土工、河川土工、舗装工、浚渫工、法面工など、さまざまな工種の出来形管理に携わってきた経験をもとに、管理方法の確認からデータ作成、資料整理、電子納品までサポートします。特に出来形管理では、施工で使用した設計データをそのまま使えるとは限りません。管理対象範囲や評価方法に合わせて、出来形管理用のデータとして再作成・再整理することで、検査や納品時に説明しやすい資料づくりを行います。
DATA EXAMPLE
作成データ例
DATA.01

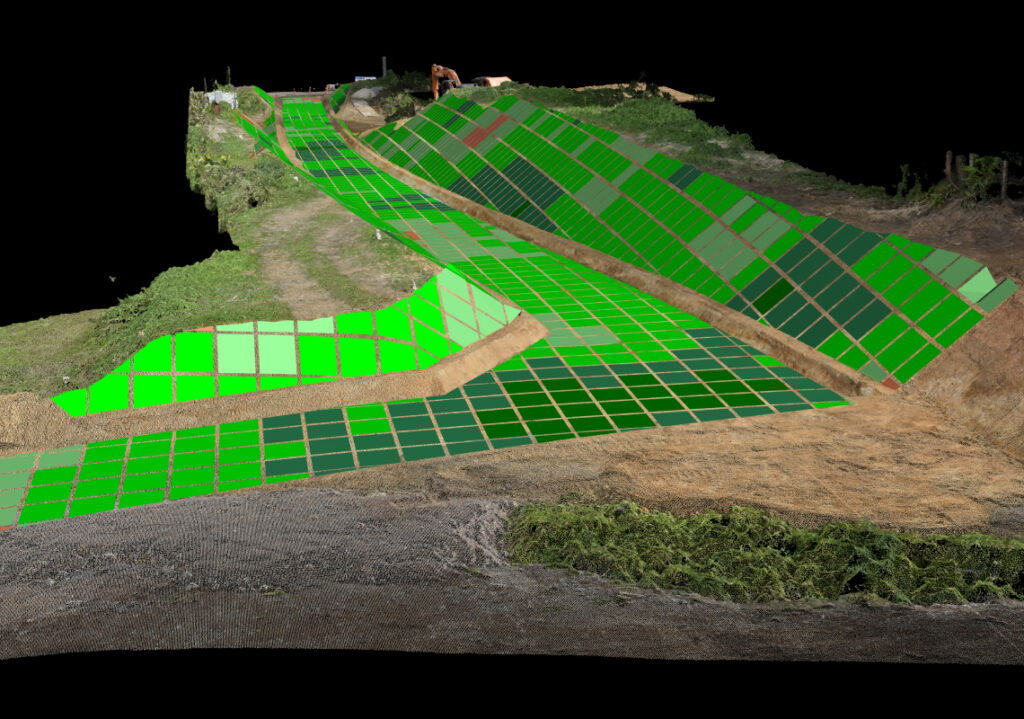

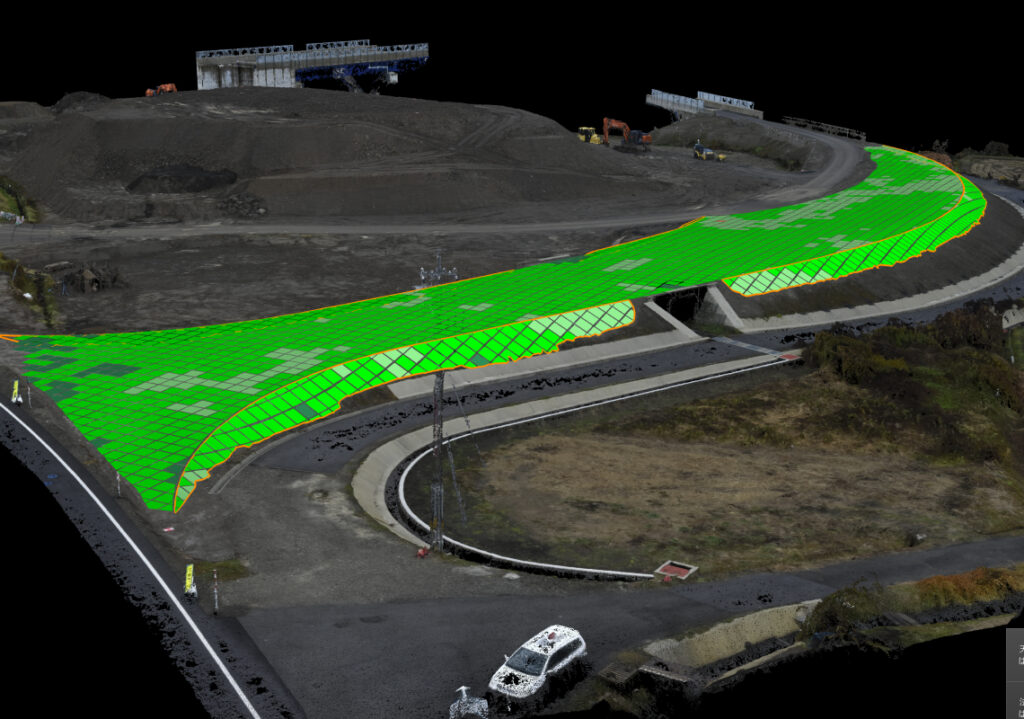

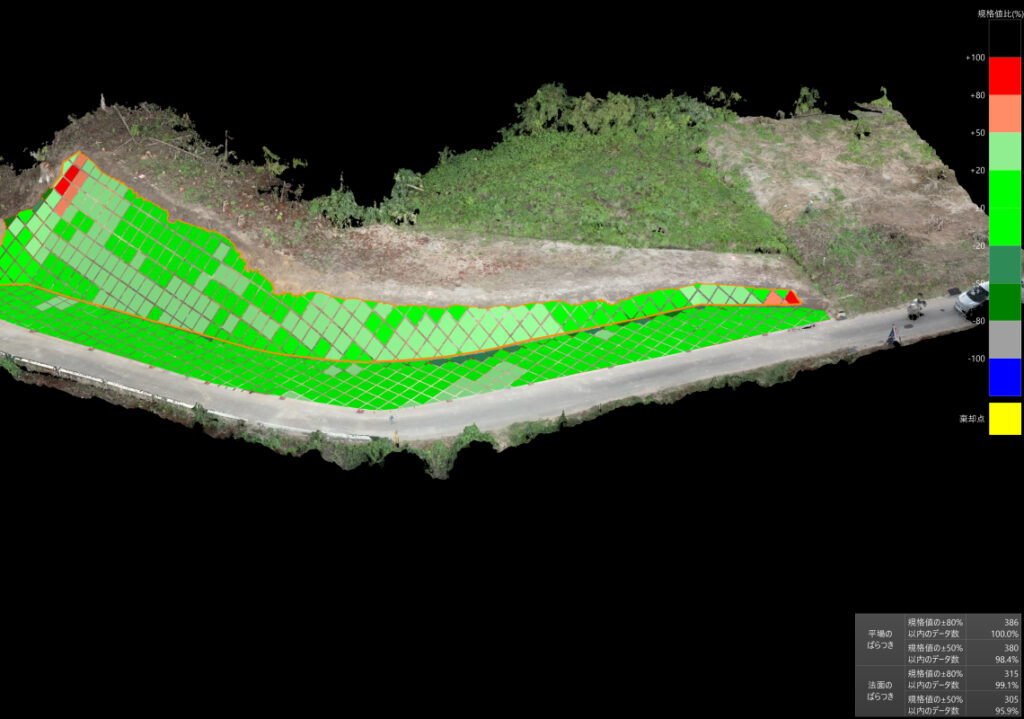

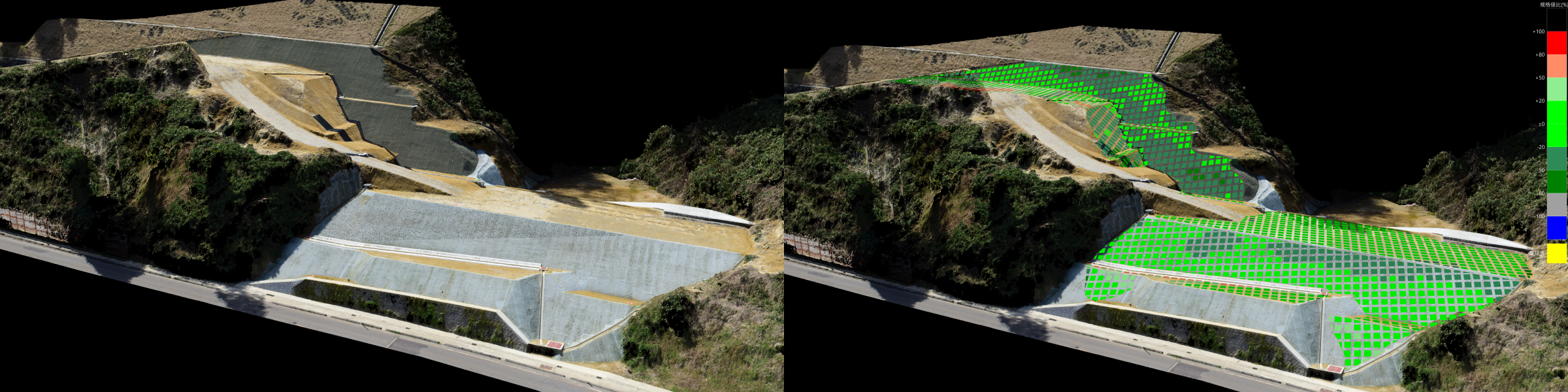

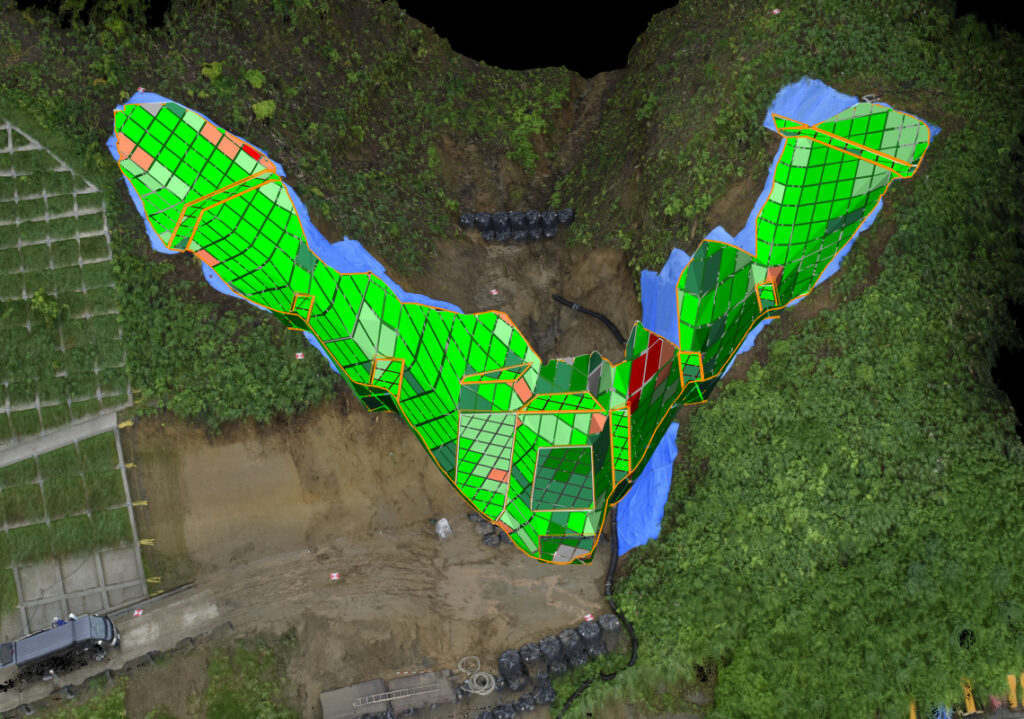

道路・河川土工の出来形管理
道路土工や河川土工において、3次元設計データや計測データをもとに、出来形管理に必要なデータ整理を行います。
土工の出来形管理では、施工範囲、設計面、現況地形、出来形計測データの整合を確認することが重要です。
A2では、管理対象範囲や評価方法に合わせて、出来形管理用のデータを作成し、帳票や確認資料として整理します。
施工結果を数値だけでなく視覚的にも確認しやすい形にまとめることで、
発注者説明や検査対応をスムーズに進められるようサポートします。
DATA.02

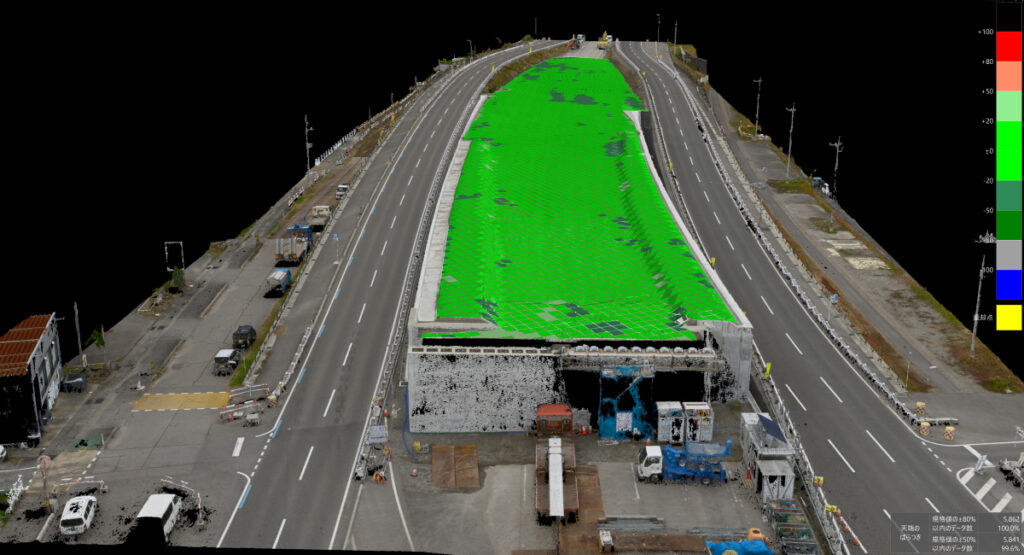

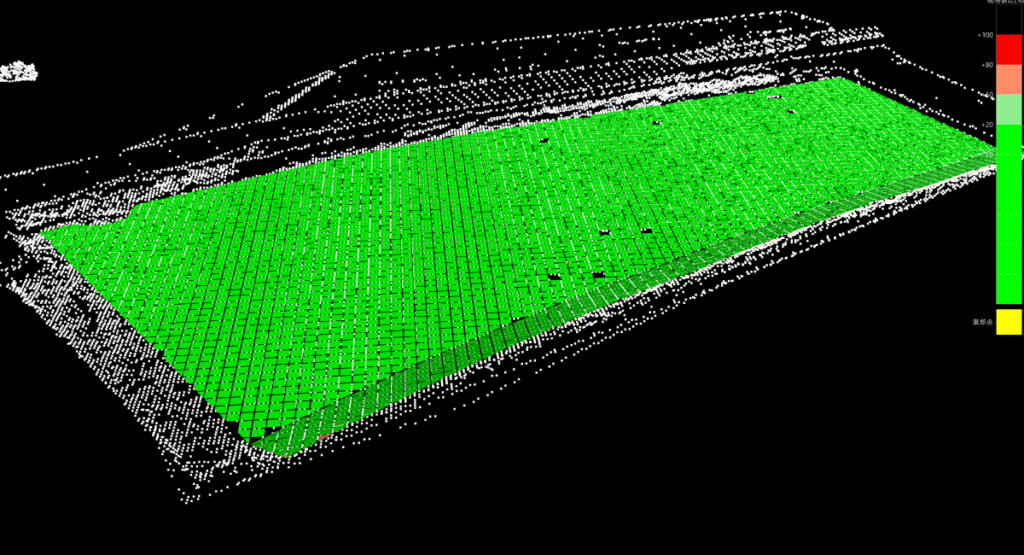

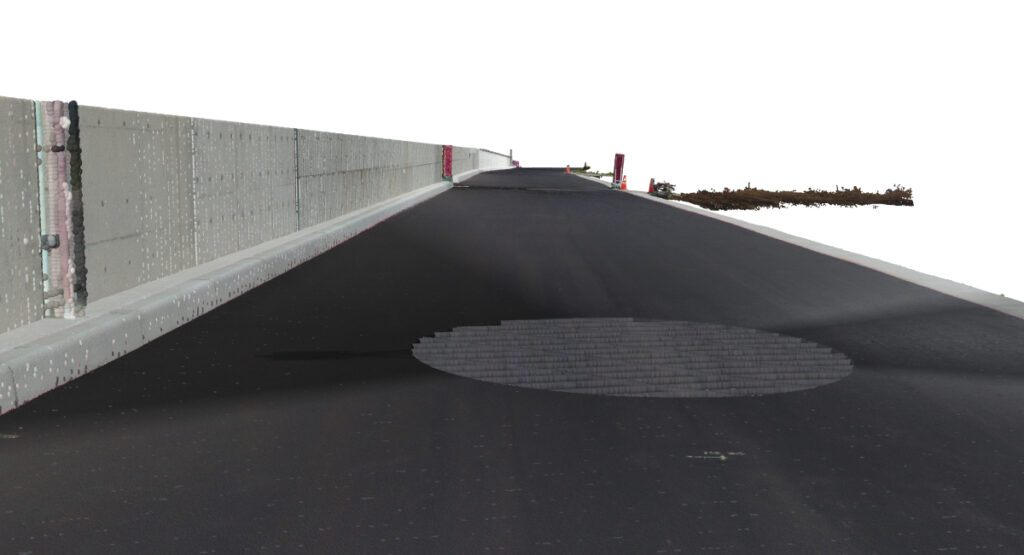

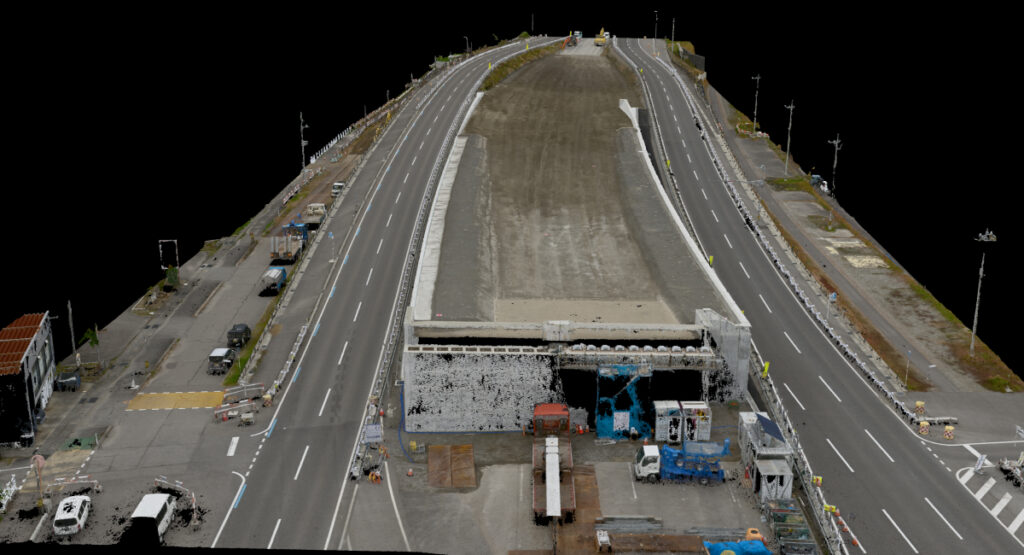

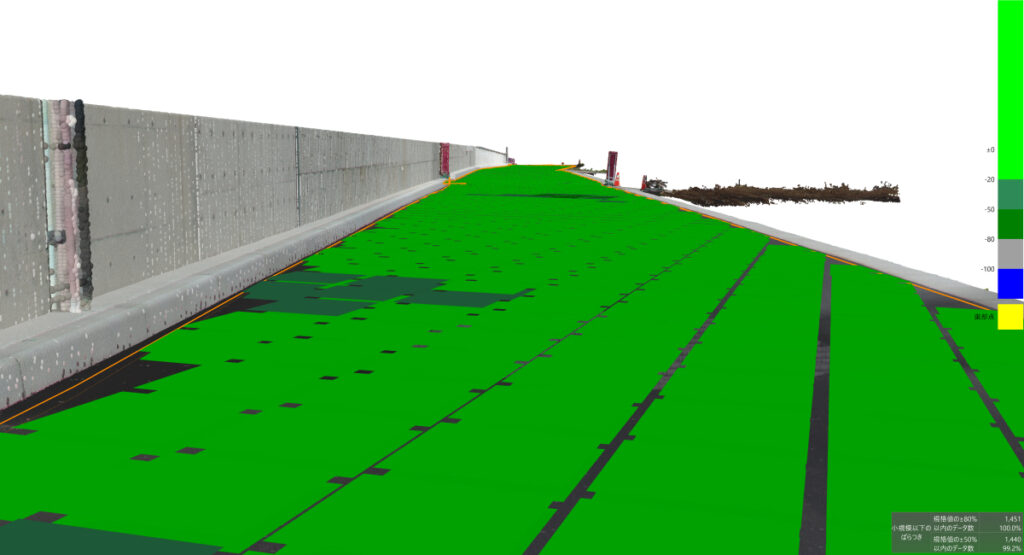

舗装工の出来形管理
舗装工において、設計データ、施工範囲、出来形計測結果を整理し、検査・提出に必要な資料を作成します。
舗装工では、仕上がり高さや施工範囲の確認が重要となるため、設計データと出来形データの整合を確認し、
評価に使いやすい形へ整理する必要があります。A2では、施工結果をわかりやすく確認できるよう、
帳票や図面、比較資料などを作成し、発注者にも説明しやすい出来形管理資料としてまとめます。
DATA.03
浚渫工の出来形管理

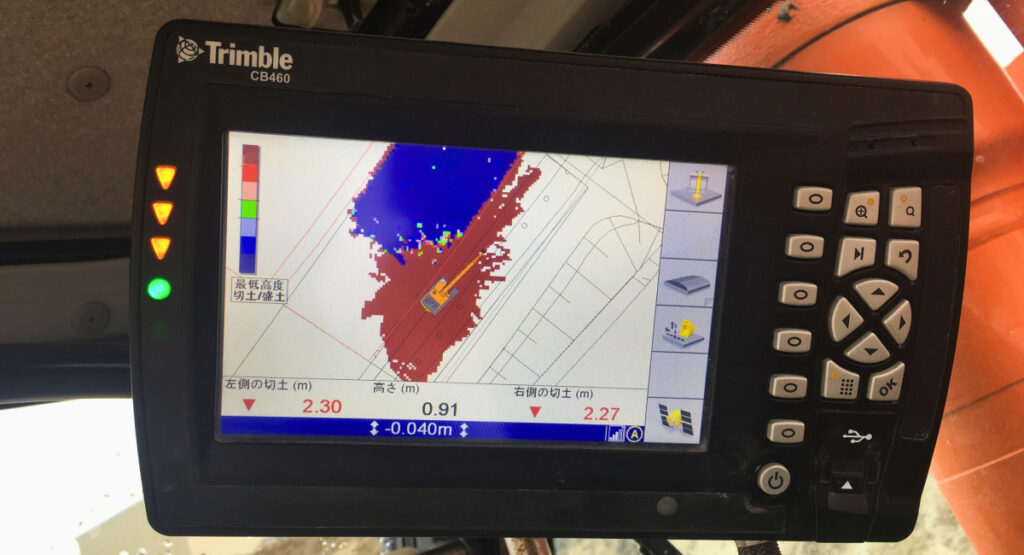

浚渫工では、施工履歴データや測量データをもとに、施工前後の形状や出来形を整理します。
水中部の出来形は目視で確認しづらいため、計測データの整理や比較資料の作成が重要です。
A2では、施工履歴や計測結果をもとに、施工範囲・出来形・数量確認に活用できる資料を作成します。
見えにくい施工結果を、発注者や現場関係者が確認しやすい形に整えることで、検査・納品までをサポートします。
DATA.04

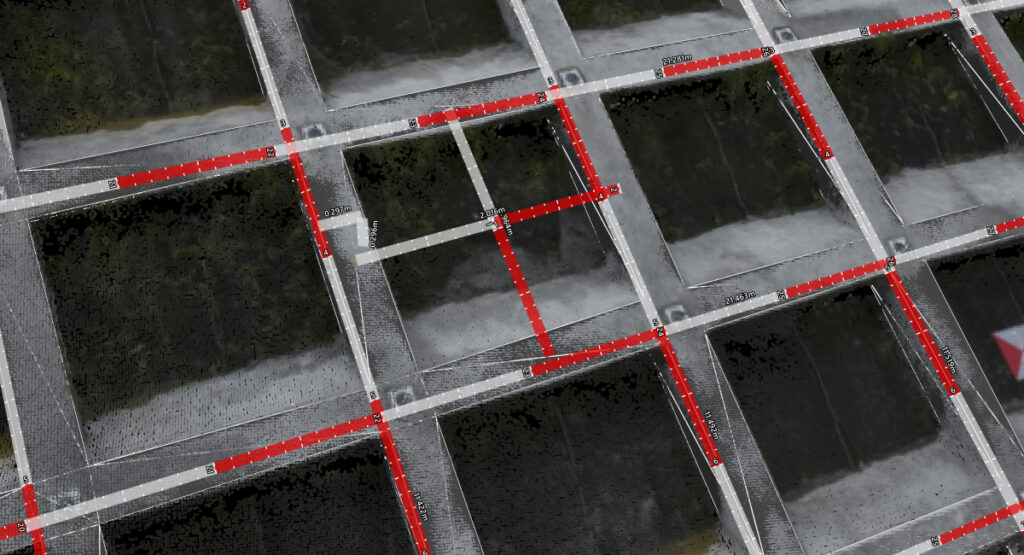

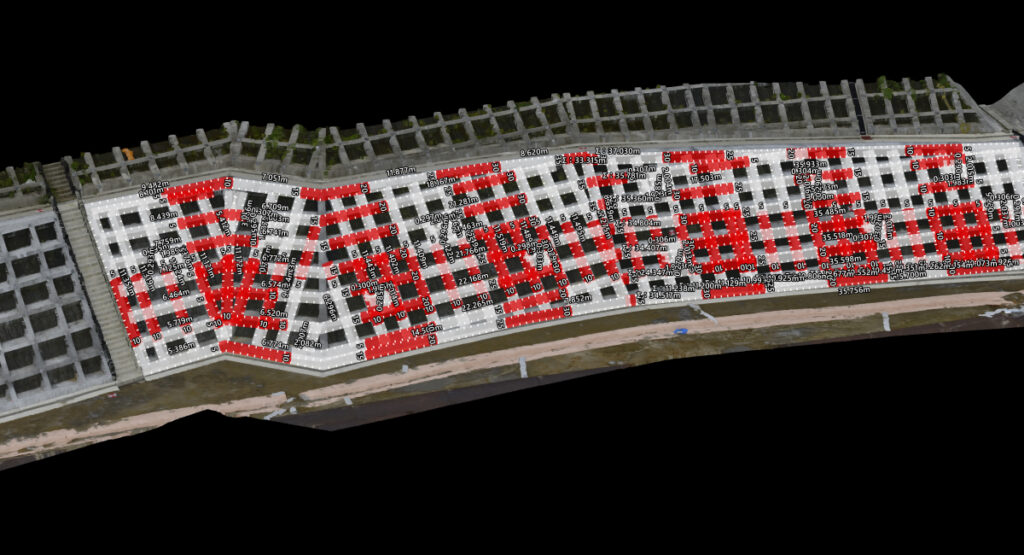

法面工の出来形管理
法面工では、完成後に取得した点群データや3次元計測結果をもとに、幅・法長・延長・高さなどの出来形寸法を整理します。ICT土工のような面的評価ではなく、管理すべき断面や測線上の3次元座標から必要な寸法を算出し、
出来形管理資料としてまとめることが重要です。A2では、完成点群から必要な寸法を拾い出し、
帳票や確認資料としてわかりやすく整理します。発注者や検査時に説明しやすい形で、法面工の出来形管理をサポートします。
DATA.05

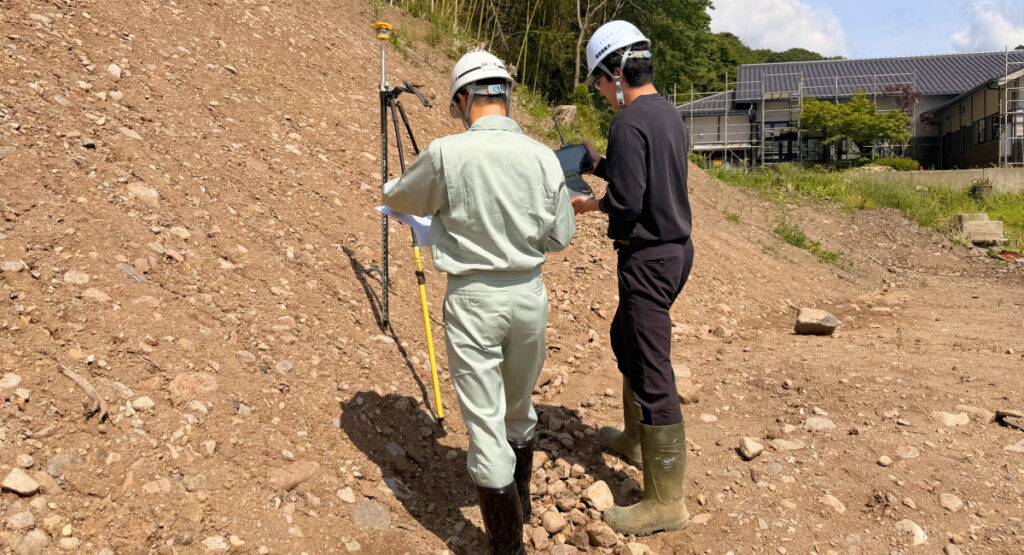

検査立会・発注者説明サポート
出来形管理資料や電子納品データの整理に加え、必要に応じて検査時の立会にも対応します。
検査時には、出来形管理用TSやGNSSローバーを使用し、検査職員が指定した箇所について、
3次元設計データと現地の実測値との差を確認できるようサポートします。
土工や舗装工では、設計面に対する標高差や水平較差などを現地で確認し、出来形管理資料の内容を説明しやすい形に整えます。
A2では、作成した出来形管理データ、点群データ、帳票、確認資料の内容を理解したうえで、
検査時の現地確認や発注者への説明をサポートします。
現地確認と資料説明をあわせて対応することで、検査をスムーズに進められるよう支援します。
STRENGTH
出来形管理の代⾏‧サポートにおけるA2の強み
STRENGTH.01
多工種の出来形管理に対応できる実務経験
A2では、道路土工、河川土工、舗装工、浚渫工、法面工など、さまざまな工種の出来形管理に携わってきました。出来形管理は、工種によって管理方法や必要なデータ、確認すべき項目が異なります。土工、舗装、浚渫、法面では、それぞれ計測方法や整理する成果品の考え方も変わるため、実務経験に基づいた判断が重要です。A2では、現場ごとの条件や発注者の求める内容を確認し、工種に合わせた出来形管理資料の作成をサポートします。
STRENGTH.02
出来形管理用データを正しく再整理
出来形管理では、施工で使用した3次元設計データをそのまま使えるとは限りません。管理対象範囲、評価方法、計測方法、提出形式に合わせて、出来形管理用のデータとして再整理・再作成が必要になる場合があります。A2では、元の設計データをもとに、出来形管理に適したデータを作成します。施工用データと出来形管理用データの違いを理解し、検査や納品時に確認しやすい形へ整えます。データ作成の段階から、後工程で不備が出にくく、説明しやすい資料づくりを意識して対応します。
STRENGTH.03
不備が出やすいポイントを事前に確認
出来形管理では、計測範囲、評価対象、不要点処理、設計データとの整合、帳票整理、電子納品データとのつながりなど、不備が出やすいポイントがあります。A2では、これまでの実務経験をもとに、検査や納品時に確認されやすい部分を事前に整理します。単に計測結果をまとめるだけでなく、発注者や検査時に説明できる状態になっているかを確認しながら資料を作成します。施工後に慌てて修正するのではなく、最初から確認しやすく、説明しやすい形に整えることで、現場担当者の負担軽減につなげます。
STRENGTH.04
電子納品・検査立会まで見据えたサポート
電子納品は、要領に沿ってデータを整理することが基本です。しかし実際には、出来形管理データ、点群データ、帳票、図面、写真、確認資料などを、検査時に説明しやすい形で整理しておくことが重要です。A2では、電子納品データの整理だけでなく、その前段階となる出来形管理資料の作成や、不備がある場合の確認資料作成にも対応します。また、必要に応じて検査時の立会にも対応し、3次元設計データを搭載した出来形管理用TSやGNSSローバー等を用いた現地確認をサポートします。検査職員が指定した箇所について、設計データと現地の実測値との差を確認できるよう補助し、資料説明と現地確認をあわせて支援します。
MESSAGE
メッセージ
施工した成果を、検査・納品まで確実に
出来形管理や電子納品は、工事の最後にまとめればよいものではありません。
管理方法、出来形管理用データ、計測結果、帳票、提出資料を、施工前から見据えて整理しておくことが重要です。
A2では、道路土工、河川土工、舗装工、浚渫工、法面工など、さまざまな出来形管理の実務経験をもとに、現場に合った資料づくりをサポートします。
施工した成果を発注者や検査員に正しく伝えられるよう、データ整理から電子納品、検査立会まで、施工者目線で最後まで支援します。
